Устройства плавного пуска асинхронных электродвигателей типа ШПУ

Преимущества работы электродвигателей с устройствами плавного пуска:

— Устраняются броски тока, достигающие 10-кратного значения Iн, при прямом пуске асинхронного электродвигателя;

— Устраняются гидроудары в трубопроводах, разрывы ременных передач в редукторах;

— Простая и удобная встраиваемость электропривода в существующие и внедряемые системы автоматизированного управления;

— Защита электродвигателя в аварийных режимах работы;

—  Возможность работы с несколькими двигателями (как параллельное так и последовательное включение).

— Возможность быстрого торможения двигателя постоянным током.



Назначение

Устройства плавного пуска и защиты асинхронных электродвигателей серии ШПУ предназначены для управления асинхронными электродвигателями с короткозамкнутым ротором от 4 до 660 кВт. Обеспечивают плавный пуск при помощи увеличения напряжения. Ограничивают максимальное значение пускового тока, защищают электродвигатель в режимах работы, отличных от номинального.

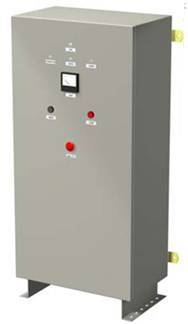

Устройства ШПУ выполнены в шкафном исполнении и укомплектованы автоматическим выключателем, устройством плавного пуска в блочном исполнении, контактором для шунтирования блочного плавного пуска для работы электродвигателя напрямую с сетью.

Питание устройства осуществляется от трехфазной сети переменного тока напряжением 380, 660 В. Номинальные токи станций управления от 10 до 630 А.

Цепи управления питаются от однофазной сети переменного тока 220В. Колебание напряжения питающей сети в пределах от +10% до −15%.





Краткие характеристики

  • плавное пуск и останов двигателя за время 2 — 60 с.,
  • ограничение максимального тока пуска на уровне 2...4,5 Iн,
  • Уставка начального напряжения 0...90% от Uн
  • работа с электродвигателями 0,5...1,0 номинальной мощности устройства,
  • шунтирование силовых тиристоров после окончания пуска встроенными контактами
  • прямой пуск электродвигателя при неисправности блока плавного пуска,
  • местное (с двери шкафа) и дистанционное (с пульта) управление
  • управление из АСУ верхнего уровня каналу RS-485 c протоколом MODBUS, ProfiBus, DeviceNet (по заказу).
  • Степень защиты от внешних воздействий: IP54, IP31;
  • Встроенное программируемое реле;
  • Встроенное реле «конец разгона»;
  • Встроенное реле «Работа»;
  • Рабочий диапазон температур от −40 до +40ОС;
  • Число регулируемых фаз — 2 или 3;
  • Рабочее положение — вертикальное, допустимые отклонения — не более 10° в любую сторону

Защиты

  • от неисправности силовых тиристоров;
  • от затяжки пуска;
  • максимально-токовая от коротких замыканий;
  • от перегрузки двигателя;
  • от обрыва фазы двигателя,
  • несимметрии фаз питания;
  • неправильного чередования фаз двигателя;
  • от перенапряжений со стороны сети и коммутационных перенапряжений на тиристорах;
  • от неправильной частоты сети;
  • от ошибки связи;
  • от перегрузки встроенных шунтирующих контактов.

Дополнительно

  • Гарантийный срок службы 2 года.
  • Применение
  • Системы вентиляции, насосные станции, дробилки, мельницы, конвейеры и др.

    Габариты

    Тип пускового устройства Номинальный ток двигателя, А Номинальное напряжение двигателя, В Мощность двигателя, кВт Габаритные размеры: Ш х В х Г, мм
    ШПУ-010/380 10 380 4 300×400×250
    ШПУ-016/380 16 380 7,5
    ШПУ-025/380 25 380 11
    ШПУ-040/380 40 380 22 400×600×250
    ШПУ-063/380 63 380 30
    ШПУ-100/380 100 380 55 600×800×360
    ШПУ-160/380 160 380 75
    ШПУ-250/380 250 380 132
    ШПУ-400/380 400 380 200 600×1200×360
    ШПУ-400/660 400 660 315
    ШПУ-630/380 630 380 315
    ШПУ-630/660 630 660 660





    ШПУ ХХХ / ХХХ 3 0 Н 54 УХЛ3 -01



















    Модификация

















    Климатическое исполнение по ГОСТ 15150

















    Степень защиты от внешних воздействий

    54 — IP54

    31 — IP31

















    Н — без реверса,

    P — с реверсом

















    Торможение

    0 — без торможения

    1 — с торможением

















    Число фаз регулирования

















    Номинальное напряжение

















    Номинальный ток

    Шкафное пусковое устройство
